Sondermaschinen: Verbandklammer Setzautomat

 (ges. geschützt)

Übersicht Produkte

Buttereinpacker

Klammersetzautomat

Abisolierautomat

Stempelautomat

Montageautomat

Stempelautomat 2

Meßmaschine

Einbrennmaschine

Eieraufschlagmasch.

Waffelstanze

Waffelwender

Pilzsortieranlage

Der
Verbandklammer Setzautomat,
wurde auf der
45. Internationalen Handwerksmesse 1993
in München
mit dem
Bayerischen Staatspreis ausgezeichnet.

Verbandklammer - Setzautomat: Verwendung

Mit dieser Neuentwicklung soll eine Arbeitserleichterung für die Frauen in der Verbandstoffindustrie erreicht werden. Darüber hinaus ist jedoch auch eine Zeiteinsparung, also Verminderung der Gestehungskosten zu erzielen.
Üblicherweise nimmt eine Frau die Klammer aus einem Wirrhaufen und setzt diese auf den vorgesehenen Verbandstoff auf. Das Vereinzeln sowie das Spreizen und Aufsetzen der Klammern ist eine zeitraubende Arbeit sowie durch die vorstehenden Haken an den Klammer eine grosse Verletzungsgefahr gegeben!
Diese Arbeit übernimmt der nachfolgend beschriebene Verbandklammer - Setzautomat

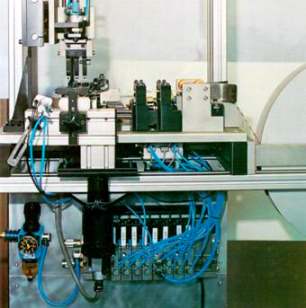

Verbandklammer Setzautomat Beschreibung:

Von einer Haspel werden die Klammern auf ein Band dem Setzautomat zugeführt. Beim Einlegen oder Zuführen eines Verbandstoffes wird über eine Lichtschranke der Start ausgelöst. Die Klammern werden vom Band abgetrennt, von Greifern gespannt und auf den Verbandstoff aufgesetzt. Die Greifer entspannen die Klammern und drücken sie auf dem Verbandstoff fest. Bei der nächsten Zuführung des Verbandstoffes wiederholt sich der Zyklus. Der Klammersetzautomat kann je nach Belieben 1,2 oder 3 Klammern pro Verbandstoff setzen. Das Umstellen von 1 Klammer auf 2 oder 3 Klammern kann während der Produktion erfolgen.

Sie können rationell und kostensparend produzieren !

Der Klammersetzautomat ist durch seine Wendigkeit an jedem Ort schnell einsatzbereit, ob er manuell bestückt wird oder an den Wickelautomaten integriert wird, ob er als Verbindungsstück zwischen Wickelautomat und Zellophanautomat fungiert, er ist an jedem Ort und zu jeder Zeit immer griff- und einsatzbereit.

Verbandklammerautomat: Technische Daten:

Setzen der elastischen Klammern vom Band auf Verbandstoff, Eingabe und Entnahme des
Verbandstoffes erfolgt durch Hand oder durch automatisches Zu- und Abführen des Verband-
stoffes.

Verbandklammer Setzautomat - Leistung:

ca. 45-52 Verbandstoffbinden pro Minute
ca. 45-156 Klammern pro Minute
Antrieb: elektrisch 220 V, 50-60 Hz  -  pneumatisch 6 bar

Abmessungen vom Verbandklammersetzautomat

Abmessung der Verbandstoffe: ca. 20-80 mm Durchmesser  -  ca. 40-250 mm Breite

Maschinenabmessungen ohne Förderband:
Länge: 1200 mm  -  Breite: 820 mm  -  Höhe: 1450 mm  - Gewicht: 120 kg

Förderband für automatische Zu- und Abführung:
wahlweise von 1000 - 2000 mm Länge stufenlos regelbar von 2 m bis 13 m pro Minute.
